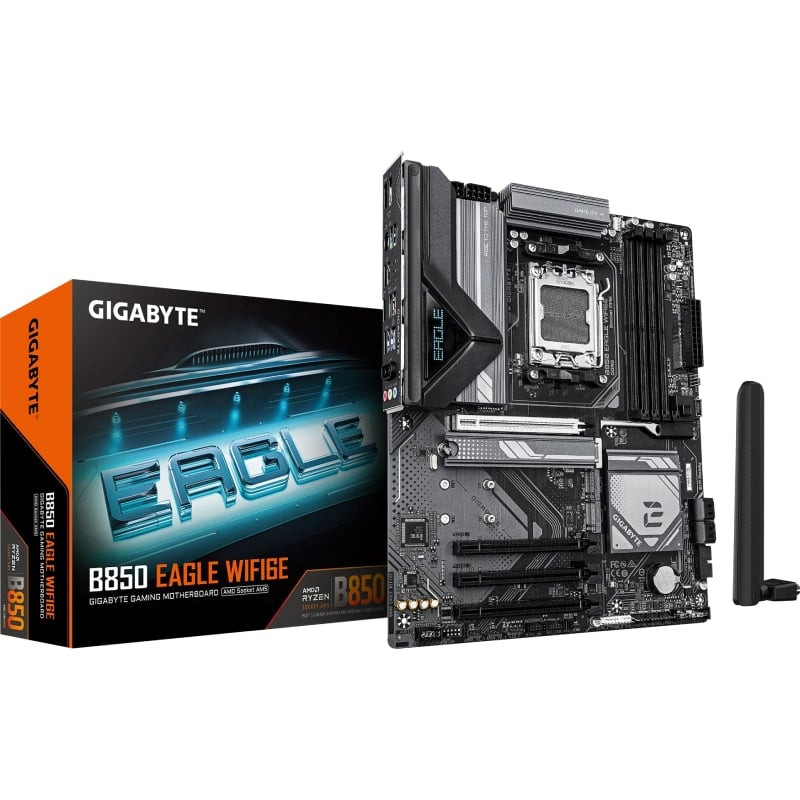

Placa Base Gigabyte B850 EAGLE WIFI6E Socket AM5/ DDR5/ PCIe 5.0

B850 EAGLE WIFI6E

Especificaciones

Características generales

Formato: ATX

Dimensiones: 30,5 x 24,4 cm

Procesador y chipset

Socket: AMD AM5

Procesadores compatibles: AMD Ryzen series 9000, 8000 y 7000

Chipset: AMD B850

Memoria

Tipo de memoria: DDR5

Ranuras de memoria: 4 x DIMM

Memoria máxima soportada: 256 GB

Capacidad máxima por módulo: 64 GB

Velocidades compatibles: 8200, 8000, 7950, 7900, 7800, 7600, 7400, 7200, 7000, 6800, 6600, 6400, 6200, 6000, 5800 y 5600 MT/s mediante overclocking, además de 5200, 4800 y 4400 MT/s

Arquitectura de memoria: Doble canal

Módulos compatibles: DDR5 no ECC y sin búfer en configuraciones 1Rx8, 2Rx8 y 1Rx16

Perfiles de memoria: Compatible con AMD EXPO e Intel XMP

Compatibilidad de memoria: El tipo, la velocidad y el número de módulos admitidos pueden variar según el procesador y la configuración

Gráficos y salidas de vídeo

Gráficos: Compatibilidad con procesadores que incorporen gráficos AMD Radeon

DisplayPort: 1 x DisplayPort 1.4 con HDR y resolución máxima de 3840 x 2160 píxeles a 144 Hz

HDMI: 1 x HDMI 2.1 con HDR, HDCP 2.3 y resolución máxima de 4096 x 2160 píxeles a 60 Hz

Compatibilidad HDMI: Puerto nativo HDMI 2.1 compatible con TMDS

Disponibilidad de vídeo: Las prestaciones pueden variar según el procesador instalado

Ranuras de expansión

Ranura principal con procesadores AMD Ryzen series 9000 y 7000: 1 x PCIe 5.0 x16 compatible con modo x16

Ranura principal con procesadores AMD Ryzen serie 8000 Phoenix 1: 1 x PCIe 4.0 x16 compatible con modo x8

Ranura principal con procesadores AMD Ryzen serie 8000 Phoenix 2: 1 x PCIe 4.0 x16 compatible con modo x4

Uso de la ranura principal: Compatible únicamente con una tarjeta gráfica o una unidad SSD NVMe

Ranuras adicionales: 3 x PCIe 3.0 x16 con funcionamiento en modo x1

Almacenamiento

Ranuras M.2: 3 x M.2 Socket 3 Key M

Puertos SATA: 4 x SATA a 6 Gbps

Ranura M2A_CPU con procesadores AMD Ryzen series 9000 y 7000: Compatible con unidades SSD 22110 y 2280 mediante PCIe 5.0 x4 o x2

Ranura M2A_CPU con procesadores AMD Ryzen serie 8000: Compatible con unidades SSD 22110 y 2280 mediante PCIe 4.0 x4 o x2

Ranura M2B_CPU con procesadores AMD Ryzen series 9000 y 7000: Compatible con unidades SSD 22110 y 2280 mediante PCIe 4.0 x4 o x2

Ranura M2B_CPU con procesadores AMD Ryzen serie 8000 Phoenix 1: Compatible con unidades SSD 22110 y 2280 mediante PCIe 4.0 x4 o x2

Ranura M2B_CPU con procesadores AMD Ryzen serie 8000 Phoenix 2: Compatible con unidades SSD 22110 y 2280 mediante PCIe 4.0 x2

Ranura M2C_SB: Compatible con unidades SSD 22110 y 2280 mediante PCIe 4.0 x2

RAID para unidades NVMe: RAID 0, 1, 5 y 10

Compatibilidad RAID 5 NVMe: Disponible únicamente con procesadores AMD Ryzen serie 9000

RAID para unidades SATA: RAID 0, 1 y 10

Red y conectividad inalámbrica

Ethernet: Realtek Gigabit Ethernet de 10, 100 y 1000 Mbps

Wi-Fi: Wi-Fi 6E 802.11ax 2x2 compatible con bandas de 2,4, 5 y 6 GHz

Módulo inalámbrico: Intel Wi-Fi 6E AX210 o Realtek Wi-Fi 6E RTL8852CE según la revisión de la placa

Canal Wi-Fi: Compatible con 160 MHz

Bluetooth: Bluetooth 5.3

Conectores de antena: 2 x conectores 2T2R

Audio

Chip de audio: Códec Realtek de audio de alta definición

Canales de audio: 2, 4, 5.1 y 7.1 canales

Configuración de conectores: Funciones reasignables mediante el software de audio

Conectividad USB

Puertos USB controlados por el procesador:

1 x USB-C 3.2 Gen 1 en el panel trasero

2 x USB-A 3.2 Gen 2 en el panel trasero

Puertos USB controlados por el chipset:

1 x conector interno USB-C 3.2 Gen 1

4 x USB 3.2 Gen 1, con 2 puertos traseros y 2 puertos mediante cabecera interna

4 x USB 2.0 en el panel trasero

Puertos USB mediante concentrador interno:

4 x USB 2.0 adicionales mediante cabeceras internas

Conexiones del panel trasero

Puertos:

1 x DisplayPort 1.4

1 x HDMI 2.1

1 x USB-C 3.2 Gen 1

2 x USB-A 3.2 Gen 2

2 x USB-A 3.2 Gen 1

4 x USB-A 2.0

1 x Ethernet RJ-45 Gigabit

1 x puerto combinado PS/2 para teclado o ratón

2 x conectores de antena

3 x conectores de audio

1 x botón Q-Flash Plus

Conectores internos

Alimentación:

1 x conector principal ATX de 24 pines

1 x conector de alimentación ATX de 12 V y 8 pines

1 x conector de alimentación ATX de 12 V y 4 pines

Refrigeración:

1 x conector para ventilador de CPU

1 x conector para ventilador de CPU o bomba de refrigeración líquida

3 x conectores para ventiladores del sistema

1 x conector para ventilador del sistema o bomba de refrigeración líquida

Iluminación:

3 x conectores para tiras LED RGB direccionables Gen 2

1 x conector para tira LED RGB

Almacenamiento:

3 x conectores M.2 Socket 3

4 x conectores SATA a 6 Gbps

USB:

1 x conector interno USB-C 3.2 Gen 1

1 x cabecera USB 3.2 Gen 1 compatible con 2 puertos adicionales

2 x cabeceras USB 2.0 compatibles con 4 puertos adicionales

Otros conectores:

1 x conector del panel frontal

1 x conector de audio del panel frontal

1 x conector para módulo TPM

1 x botón de reinicio

1 x puente de reinicio

1 x puente para borrado de CMOS

Monitorización del sistema

Supervisión: Detección de voltaje, temperatura, velocidad de ventiladores y caudal de refrigeración líquida

Avisos: Alerta por fallo de ventilador

Control de refrigeración: Regulación de la velocidad de ventiladores y bombas compatibles

Controlador de entrada y salida: Chip iTE

BIOS y funciones

BIOS: AMI UEFI con memoria Flash de 256 Mbit

Estándares compatibles: PnP 1.0a, DMI 2.7, WfM 2.0, SMBIOS 2.7 y ACPI 5.0

Funciones: GIGABYTE Control Center, Q-Flash, Q-Flash Plus y Smart Backup

Software

Software incluido: Norton Internet Security en versión OEM y software de gestión del ancho de banda de red

Sistemas operativos compatibles: Windows 11 de 64 bits y Windows 10 de 64 bits
